Stereo Mini Parametrix

LAYOUT STEREO MINI PARAMETRIX

Pada post yang dahulu pernah saya share LAYOUT MINI PARAMETRIX  versi mono, pada post tersebut sudah saya ulaskan sedikit penjelasan tentang tone parametrix. setelah sekian lama di share' alhamdulillah banyak yang sudah merakit nya, banyak yang  me respon positif hasil nya bagus & ada juga yang berkomentar hasil nya over karena penguatan terlalu besar.

Sebetulnya dalam sebuah rangkaian audio elektronik pastilah tidak ada kata PUAS atau BAGUS , jika satu orang mengatakan  bagus ' orang lain belum tentu merasakan rasa yang sama, penyebab nya karena selera masing masing orang berbeda, belum lagi ACC ,Power & Speaker yang di pake pun pastilah beda beda kualitas & karakter nya, tentulah dengan perbeda'an tersebut menjadi hal yang wajar ada nya perbeda'an dalam menilai bagus atau jelek nya sebuah rangkain audio seperti parametrix ini.

Dari sekian Banyak teman yang sudah merakit parametrix yang versi mono, banyak yang bilang hasil nya over karena penguatan/gain nya terlalu tinggi , tapi banyak juga yang bilang tone ini bagus & banyak yang meminta supaya di layoutkan yang versi stereo, ada juga teman yang meminta supaya di kasih petunjuk supaya bisa memisah titik out pada setiap nada nya supaya bisa di pake untuk Mini Crosofer.

Untuk memenuhi request & komentar tersebutlah akan saya share lagi LAYOUT STEREO MINI PARAMETRIX .
Layout Mini Parametrix stereo ini karakter semua nada sama saja dengan yang versi mono, akan tetapi ada sedikit perubahan nilai komponen untuk mengurangi tingkat penguatan supaya tidak over jika di pake untuk mengontrol power ampli yang Gain nya sudah besar.

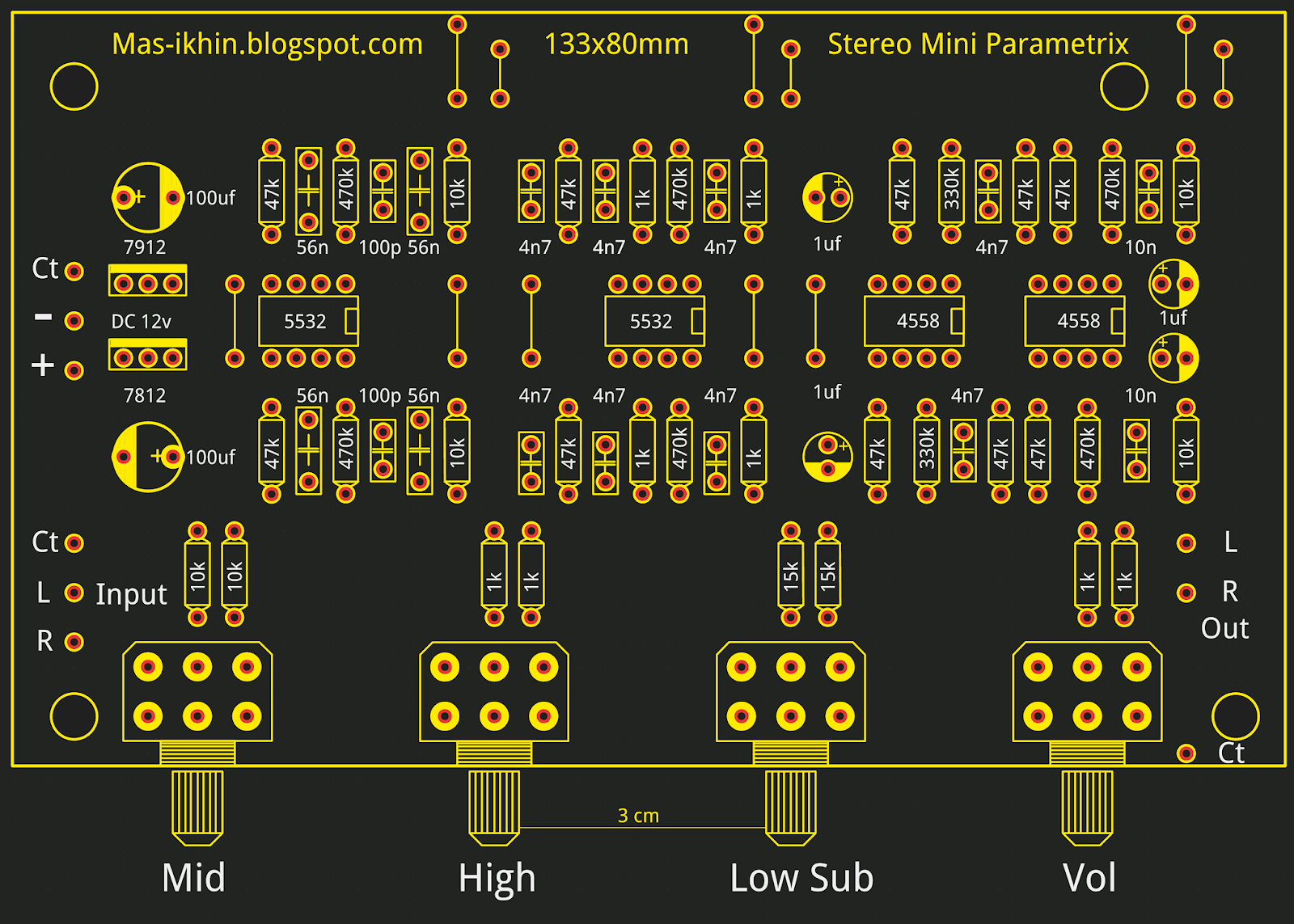

Berikut ini tampilan atas dari LAYOUT STEREO MINI PARAMETRIX .

Suply untuk Parametrix ini menggunakan tegangan dari PSU CT 15VDC , sudah tersedia IC regulator 7812/7912 supaya tegangan stabil pada 12v , Komponen resistor menggunakan ukuran  1/4 watt,  Untuk layout Bawah berukuran panjang 133mm & 80mm untuk lebar nya, sdangkan layout atas nya berukuran 133mm & Lebar 95mm karena ada tambahan untuk gambar potensio nya, sedangkan antar potensio jarak lubang nya 3cm dari titik tengah.

Untuk sobat yang menginginkan tone stereo mini parametrix ini berfungsi sebagai crosover aktif 3 way, sudah saya sediakan deretan jumper atas sebagai out pada setiap nada MID ,HIGH & LOW nya, sobat tinggal copot smua titik jumper paling atas untuk memisahkan smua nada & titik jumper yang bawah yg di pake sbagai out Crosofer nya.

Bagi sobat yang tertarik mau merakit nya, silahkan klik gambar download untuk mengunduh file pdf nya di bawah ini :

Jika sobat merasa kesusahan Download pada server 1, bisa coba sobat download pada server 2 di bawah ini

File pdf di kemas berformat .zip, Setelah terdownload' extrak file nya terlebih dahulu supaya terbuka isi file pdf di dalam nya, print & fotocopy file nya dengan ukuran kerta A4.
Jika mengalami kendala atau masalah dalam proses perakitan, silahkan sobat tanyakan di kolom komentar !!
